随着智能化、物联网、大数据、5G、工业4.0、远程医疗等新兴领域和新经济模式的到来， 各行各业都开始使用光纤连接器，对光纤连接器的要求也越来越高：高可靠、耐恶劣环境、经济性等。
针对各领域的变化性需求，小航与时俱进，对公司上一代“ODC”（第一代GYE系列）光纤连接器进行升级换代，创造性地开发了一款新型光纤连接器——第二代GYE光纤连接器。此连接器在第一代GYE产品基础上做了较大的创新性开发，可适配多种形式光缆，具有较高程度的标准化设计。
JONHON developed a new fiber-optic connector GYE series, which is based on the first generation GYE series (also named ODC) andadapted to multi-kind of cables, with better characteristic of standard design.
△第一代GYE光纤连接器
The first generation GYE fiber-optic connector
△（左）第二代GYE2芯光纤连接器
（右）第二代GYE4芯光纤连接器
（Left）The secondgeneration GYE2-core fiber-optic connector
（Right）The secondgeneration GYE 4-corefiber-optic connector

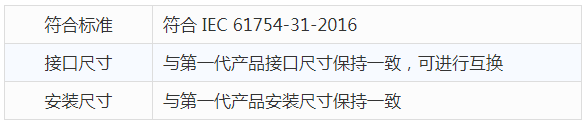

第二代GYE光纤连接器与第一代产品一样，具有以下优点：有导向机构，可以单手连接安装，操作方便；连接部位采用金属外壳，螺纹连接，结构坚固耐用。同时，可以兼容第一代产品。

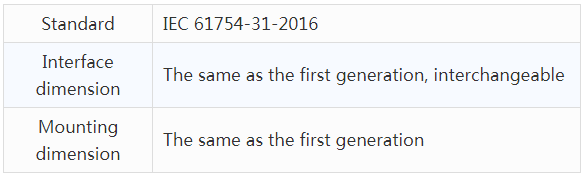

The second generation share the same characteristics with the first generation: guide structure, connected by single hand for easy operation; durable metal housing structure with screw couple. The second generation is compatible with the first generation.

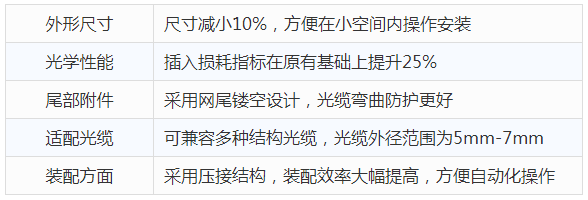

第二代GYE光纤连接器作为一款升级换代的光纤连接器，结构更可靠、性能更优越；与上一代相比，主要有以下升级：

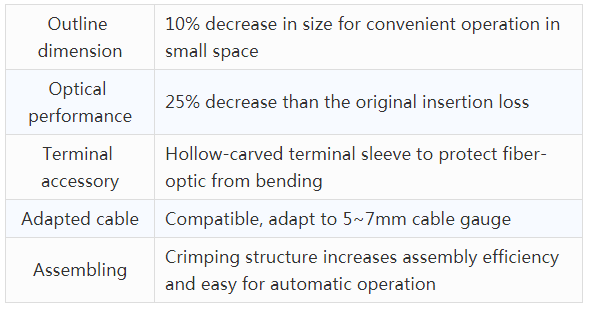

Compared with the first generation, the second generation GYE series has more reliable structure and excellent performances as followings:
应用场景
第二代GYE光纤连接器具有防尘、防水等特点，防护等级可达IP67，可经受严峻的环境条件和恶劣的气候条件；插座可以方盘安装、紧固螺母安装，也可穿墙密封使用，或根据实际需要定制成不同的线缆组件来进行中继连接，实现即插即用，可以大大节约施工成本。
The second generation GYE series are IP67 forsevere conditions and harsh environment. Receptacles have different mounting types like flange mounting, jam nut mounting, through-wall sealing, and also can be customized to make cable assembly for relaying connection, to simplifyoperation and reduce cost.
△可作为设备接口
Equipments interface
第二代GYE光纤连接器在小型蜂窝网络、无线基站、移动医疗设备、智能变电站、控制系统、视频转播设备等室外光设备中具有可靠的连接和光传输性能，具有广泛的应用前景。
With reliable connection and optical transmission performance, new GYE series is widely applied to outdoor equipments, such as small cellular network, wireless base station, mobile health care equipment, intelligent grid, control system, video equipment, etc.
性能指标
01
光学性能
——插入损耗：≤0.5dB(单模或多模)
——回波损耗：≥50dB(单模)
02
机械性能
——机械寿命：500次
——振动：正弦振动10Hz～500Hz，加速度10g
扫频次数：10次
位移：1.5mm，X/Y/Z三个方向
——冲击：脉冲持续时间为11ms，峰值加速度100g
——碰撞：下落高度：h=1.5m，碰撞5次
——拉力：300N，保持时间120s
——光缆扭转：光缆负荷15N，扭转25次
——弯折：加载速度：1N/s；光缆负荷：5N，100个循环
——静态侧拉：负荷30N，负重1h
03
环境性能
——工作温度：-40℃～85℃
——盐雾：720h
——潮湿：交变湿热120h
——防护等级：IP67
Performance
01
Optical
——Insertion loss: ≤0.5 dB(single mode or multi-mode)
——Return loss:≥50 dB(single mode)
02
Mechanical
——Endurance: 500 cycles
——Vibration: sine vibration 10Hz～500Hz, acceleration 10g
Sweeping: 10 times
Displacement:1.5mm, X/Y/Z directions
——Shock: pulse duration 11ms, peak acceleration 100g
——Impact: drop height h=1.5m, 5 times
——Tensile: 300N,120s
——Optical cable rotation: 15N, 25 times
——Bending: acceleration: 1N/s, tensile: 5N，100 cycles
——Static angle: 30N，1h
03
Environmental
——Temp：-40℃～85℃
——Salt spray：720h
——Damp and humid: alternate120h
——Protect degree：IP67
END
