R语言 | 顶刊作图之Whittaker biomes图

Whittaker生物群区图

Biome译为生物群区或生物群系，由诸如植物集群、动物集群和土壤生物集群的各种生物群落组成，是生态学上气候条件相似并按照气候和地理划分的区域[1]。常以植被的类型作为标识，故又称为植被气候带。生物群系是比生态系统更大尺度的生态环境分类方式，不应与比生态系统尺度更小的群落生境混为一谈。

在全球研究中，Whittaker生物群区是一种被广泛使用的分区方式，这种方式基于温度和降水划分生物群区，不仅简单而且非常实用。目前，非常多的顶刊文章使用了Whittaker生物群区，并且将其作为底图标识自己研究点在不同生物群区的分布情况。

Whittaker biomes的各种应用

今年的NC文章中我就看到多篇文章出现了这个图，甚至配色都是一样的，如下图所示。本文将教大家如何使用R语言完成这种图的绘制，一起来学习吧！

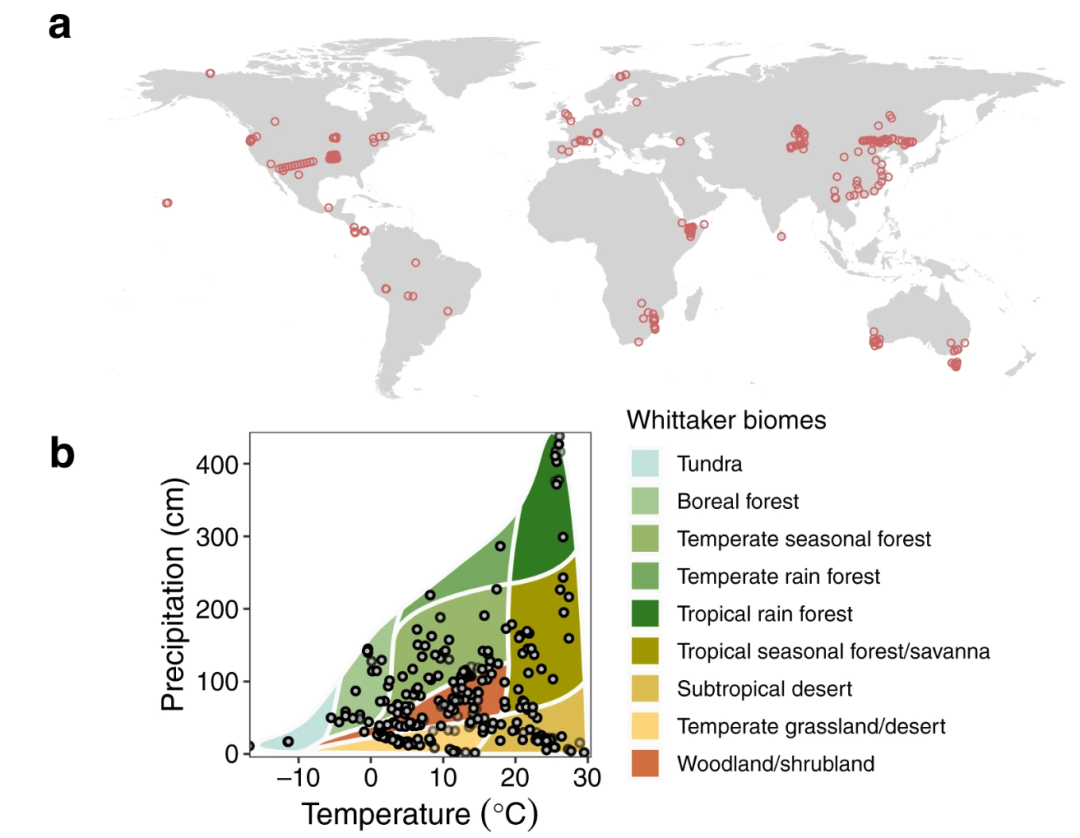

案例一（Nature communications, 2022）

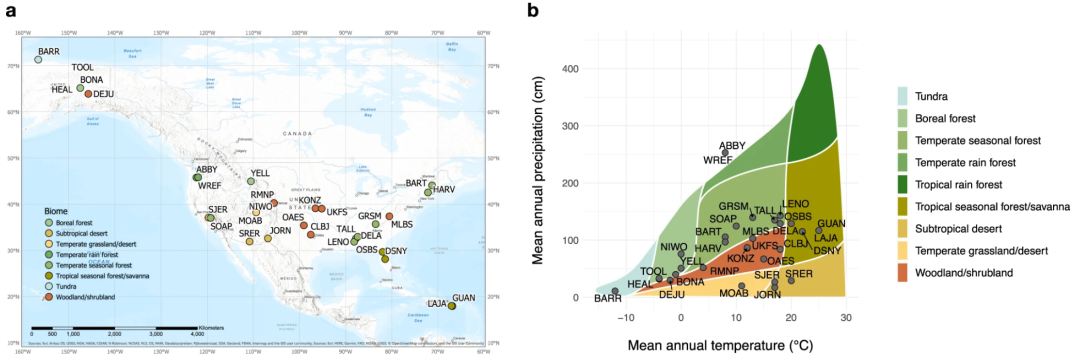

案例二（Nature communications, 2022）

绘制Whittaker biomes

Whittaker生物群区图的绘制主要用到R软件的plotbiomes包，该包是基于ggplot2包开发的，github上有对该包的官方说明[2]。

我们可以使用如下命令从github中安装plotbiomes包：

# install.packages("devtools") #devtools是从github中安装包的工具devtools::install_github("valentinitnelav/plotbiomes")

1.默认效果图

现在我们可以尝试绘制默认效果图。

library(plotbiomes) #加载plotbiomes包whittaker_base_plot() #默认效果图

2.修改配色

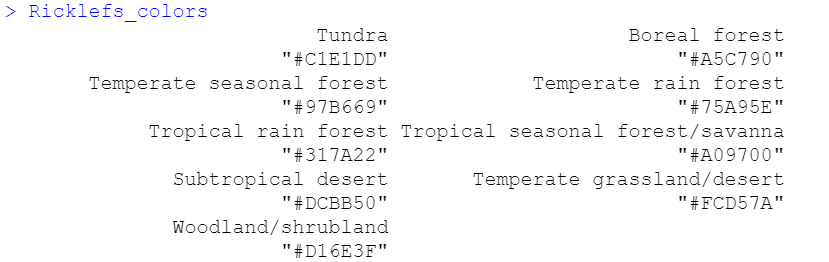

默认效果图的配色可以通过指令Ricklefs_colors来查看。

如果你有更喜欢的配色，你完全可以自定义它。你可以使用RColorBrewer包或者类似包的配色，也可以直接为每个biome的颜色赋值。

library(RColorBrewer) #一个提供多种配色方案的包#需要为9个biome赋予9个颜色#这里先试试RColorBrewer包的方案，例如BrBG配色方案my_palette_1 <- rev(brewer.pal(n = 9, name = "BrBG"))whittaker_base_plot(color_palette = my_palette_1)# 再试试从给定3个颜色中为9个biome的颜色插值，似乎更有高级感my_palette_2 <- colorRampPalette(colors = c("#F5F5F5",  "#01665E", "#8C510A"))(9)whittaker_base_plot(color_palette = my_palette_2)

配色方案1：my_palette_1

配色方案2：my_palette_2

3.修改主题

通常情况下，我们需要在这个底图上修改或增加其它信息，一些功能可以使用ggplot2包实现，所以我们先要再加载这个包。

library(ggplot2) #加载ggplot2包#修改底图ggplot() +    #添加biome底图    geom_polygon(data = Whittaker_biomes,                 aes(x    = temp_c,    #x轴名称                     y    = precp_cm,  #y轴名称                     fill = biome),    #根据biome变量填充颜色                 colour = "gray98",    #配色选择gray98的样式                 size   = 1) +    theme_bw() #修改主题样式

4.添加散点

现在我们离发表级作图只差最关键的一步，那就是添加我们的数据点在图上。

为了方便演示，我们先生成一个模拟用的数据集，当然，实际上你的手里应该不缺这种数据。这里我们打算生成随机的经纬度位置，并从世界气候数据中提取温度和降水量。

#直接运行下面这段代码吧，最终我们会得到数据集extractionslibrary(raster)library(maptools)####准备raster stack文件#将温度和降水按raster stack文件读取#低分辨率的raster数据集是由plotbiomes包提供的path <- system.file("extdata", "temp_pp.tif", package = "plotbiomes")temp_pp <- raster::stack(path)names(temp_pp) <- c("temperature", "precipitation")####生成随机坐标位置data(wrld_simpl) #从maptools中加载世界地图的边界文件#删去南极洲，栅格数据集中没有显示它wrld_simpl <- wrld_simpl[wrld_simpl$NAME != "Antarctica", ]#在世界地图内生成随机位置set.seed(66) #随机数种子points <- sp::spsample(x = wrld_simpl, n = 50, type = "random")####从raster stack文件中提取需要的信息#从栅格文件中提取温度和降水的值extractions <- raster::extract(temp_pp, points, df = TRUE)#校正温度值，因为WorldClim temperature有一个比例因子10extractions$temperature <- extractions$temperature/10#将降水的单位从mm转换到cmextractions$precipitation <- extractions$precipitation/10

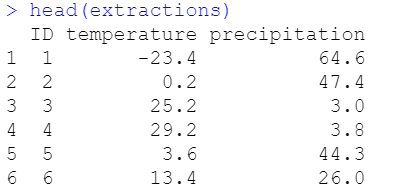

这时，我们得到了数据集extractions。使用head()函数可以查看其前6行，如下图。我们实战的时候可以使用自己的数据，只要把它整理成这个样子就行。

现在我们开始在biome底图上添加数据点，其实就是ggplot绘制散点图的基本操作，大家熟悉ggplot的可以自由发挥了（这里不再赘述）。

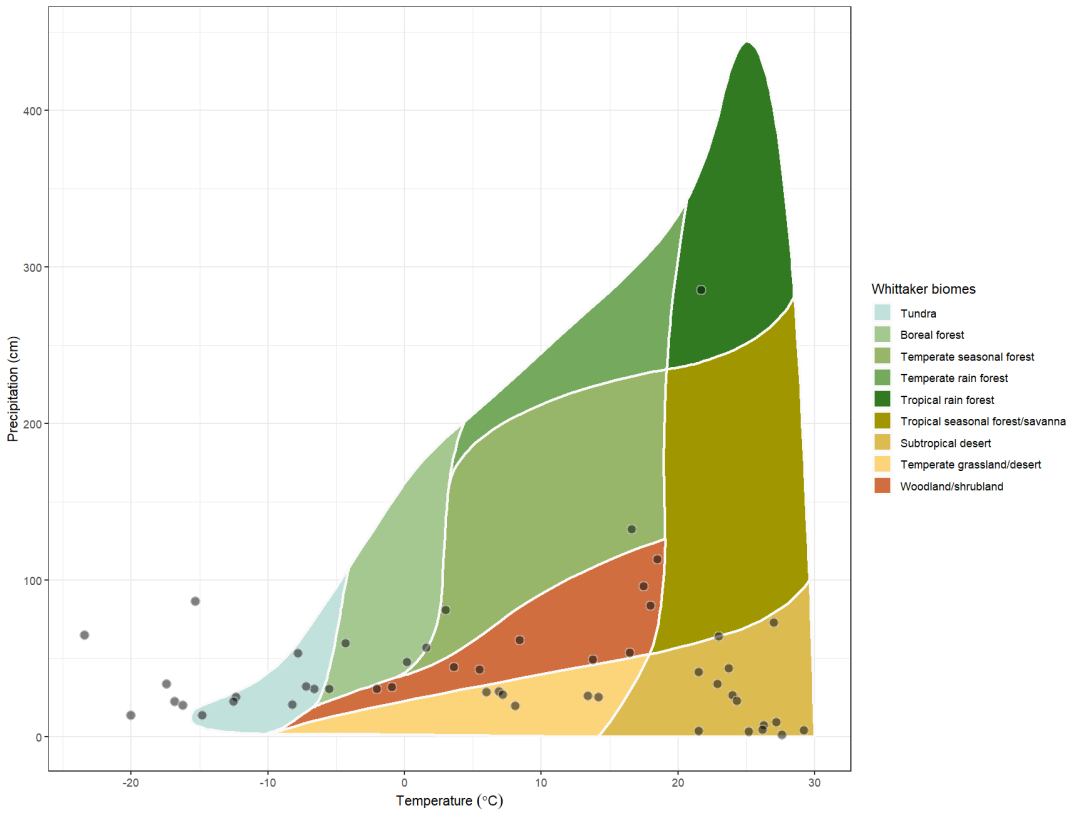

whittaker_base_plot() +  #添加数据点，x为温度，y为降水  geom_point(data = extractions,              aes(x = temperature,                  y = precipitation),              size   = 3, #散点的大小             shape  = 21,             colour = "gray95",              fill   = "black",             stroke = 1,             alpha  = 0.5) + #散点的透明度  theme_bw()

到这里其实就大功告成了，我们已经掌握顶刊中绘制Whittaker biomes图的独门秘籍了。这里给大家提供一个额外的英文教程[3]。对ggplot不太熟的朋友们可以参考该教程实现下面这种图的绘制。

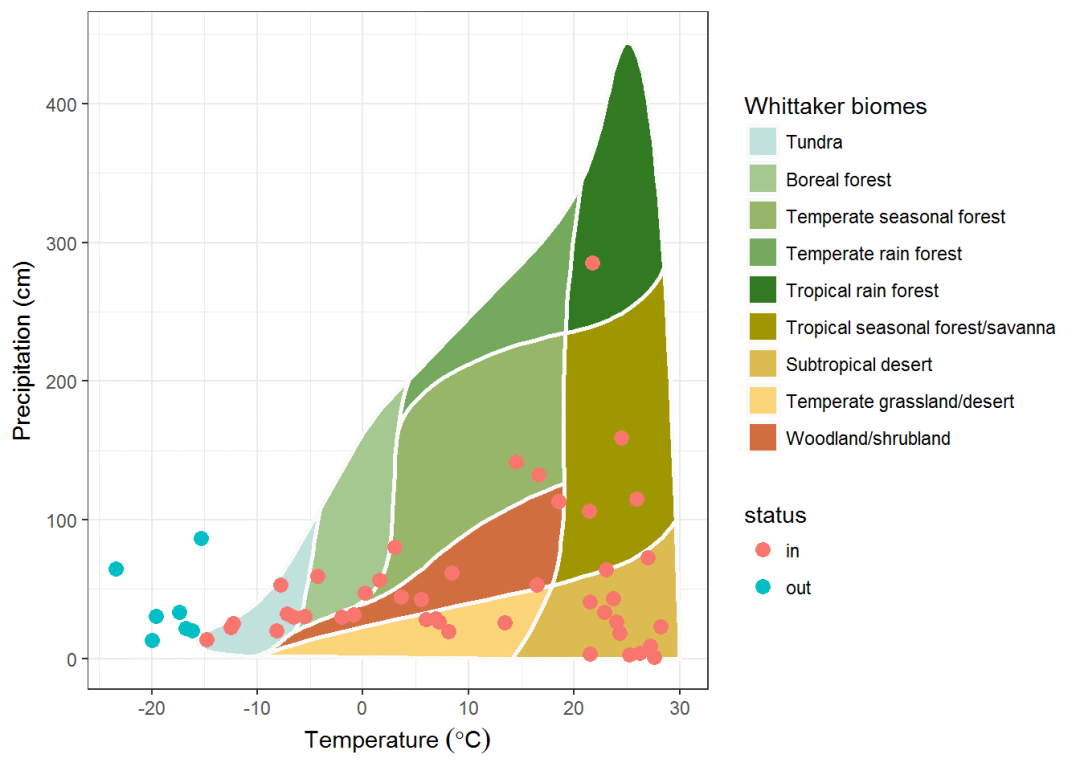

散点分类着色的案例

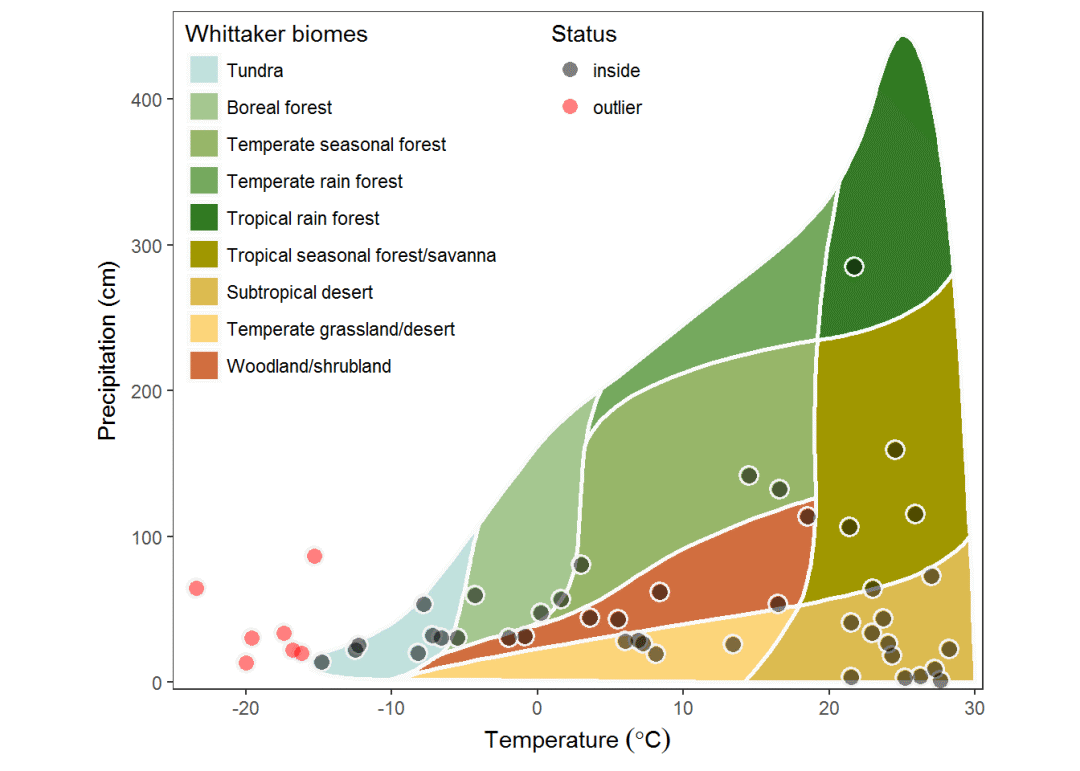

图例放在内部的案例

参考资料

[1]生物群系 – 中文维基百科 （%E7%94%9F%E7%89%A9%E7%BE%A4%E7%B3%BB）

[2]GitHub – valentinitnelav/plotbiomes: R package for plotting Whittaker biomes with ggplot2()

[3]Whittaker biomes – examples (#example_with_random_locations)

写在后面

Afterword

这篇文章是本公众号第一篇关于R语言绘图的文章。虽然一上来就讲了一个顶刊的绘图技巧，但是内容是比较基础的~大家可以将代码修改后直接套用（如果用得上的话）。另外，大家如果有特别想学习的R语言知识也可以在后台给我留言哦。

声明：参考材料可能包含大量信息，如您对文章内容很感兴趣，建议您阅读推文中列出的参考材料。本文涉及的译文内容仅供参考，一切以英文原文为准。由于编译者水平有限，不当之处敬请谅解。
