今天是电梯挖坑不息，填坑不止的第559天
你好，我是消防电梯。
方案作图考试的题目，看上去内容挺多，其实每年有很多都是重复的地方。和吃小龙虾一样，掐头去尾剩不下多少东西，很多都是扔货。
尤其是文字部分的内容，前面的项目概述、用地条件、总图要求其实都差不多，这就是头。尾说的就是后面的这个制图要求，画什么不画什么，怎么画，每年都差不多。
既然都差不太多，那咱们就可以提前把它们摸透，想好对策。还是那个原则，省时间还能保质量。
虽然偶尔会有黑天鹅，但是只要对白天鹅足够熟悉，黑天鹅无处遁形。
读完设计要求的内容，文字的最后部分是关于制图的要求，也就是甲方告诉我们要什么成果图，画到什么深度。
01制图要求
“一、总平面图
1. 绘制建筑物一层轮廓线，标注室内外地面相对标高；建筑物不得超出建筑控制线(雨篷、台阶除外)。
2. 在用地红线内，绘制并标注露天舞台和观演区、集散广场、非机动车停车场、室外装卸场地、机动车道、人行道及绿化。
3. 标注步行通道、运动区主出入口、文艺区主出入口、后台出入口及舞台货物装卸口。
二、平面图
1. 绘制一层、二层平面图，表示出柱、墙(双线或单粗线)、门(表示开启方向)、踏步及坡道。窗、卫生洁具可不表示。
2. 标注建筑总尺寸、轴线尺寸，标注室内楼、地面及室外地面相对标高。
3. 注明房间或空间名称;标注带 * 号房间及空间(见表一、表二)的面积，其面积允许误差在规定面积的 ±10% 以内。
4. 分别填写一层、二层建筑面积，允许误差在规定面积的 ±5% 以内，房间及各层建筑面积均以轴线计算。”
前面咱们说过方案作图总共四张A2大小的试卷，第一张是打印成黑线的白图，上面的内容主要是题目的文字、面积表、图例和气泡图；第二张是总图，但是只有部分内容，需要我们完善；第三、四张是两个平面图，上面大概只有个建筑控制线、指北针和图纸名称，主要也是需要我们去画。
6个小时的时间，根据题目要求去画一张总图和两个平面，你比别人画的好，画的全，布局更解决标答，细节到位减少扣分项，按你就是一注。
这个制图要求呢，就是关于总图和平面的成果要求，我们分别来看下。
02总平面图
“一、总平面图
1. 绘制建筑物一层轮廓线，标注室内外地面相对标高；建筑物不得超出建筑控制线(雨篷、台阶除外)。
2.在用地红线内，绘制并标注露天舞台和观演区、集散广场、非机动车停车场、室外装卸场地、机动车道、人行道及绿化。
3. 标注步行通道、运动区主出入口、文艺区主出入口、后台出入口及舞台货物装卸口。

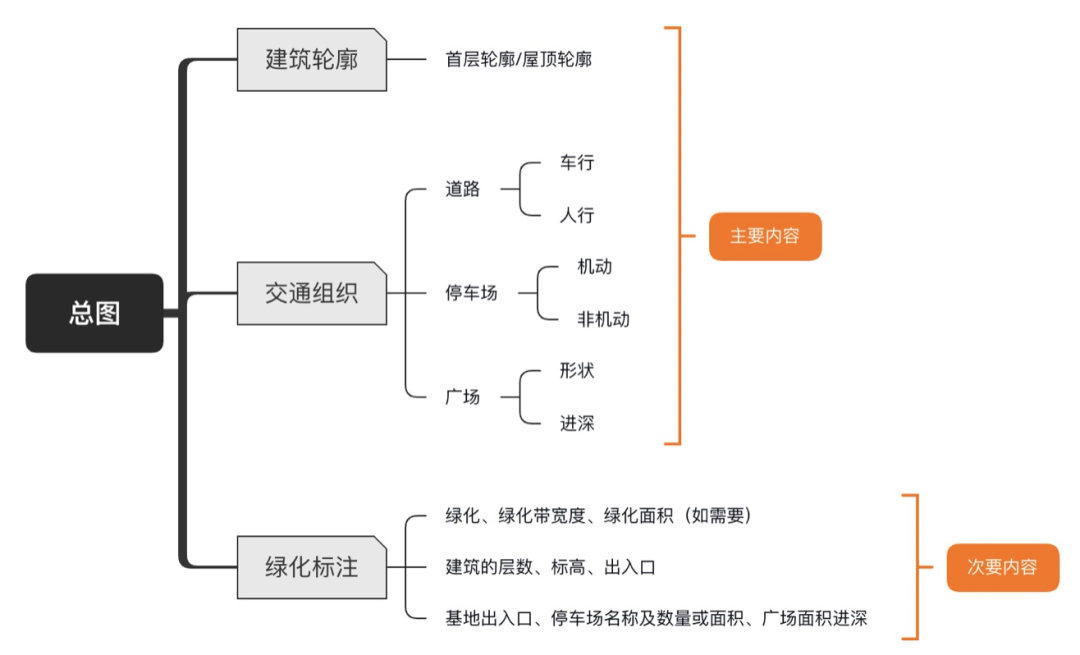

细读之前，我们可以通过泛读历年真题中的关于总图的制图要求，并且还能列出这个常规要求的脑图。
总图大概就这么多内容，了然于胸之后，到考场上扫一眼题目，就知道哪是常规要求的白天鹅，哪是没有见过的黑天鹅。
“1.绘制建筑物一层轮廓线，标注室内外地面相对标高；建筑物不得超出建筑控制线(雨篷、台阶除外)。”
绘制一层平面轮廓是2019年那年的黑天鹅，之前都是让画屋顶的，之后连续三年都是一层，见多了就习惯了。
其他也基本是常规要求，建筑不能超控制线，雨棚和台阶可以出的。这里有个亲身经历之后总结的小经验分享给你，就是说建筑轴线是可以和控制线重合的，只不过历年真题的标答还目前没有重合的布置。重合了不扣你的分，但是这个布局大概率不对。
“2.在用地红线内，绘制并标注露天舞台和观演区、集散广场、非机动车停车场、室外装卸场地、机动车道、人行道及绿化。”
基本也会常规的套话，上面一点说的是把建筑放到控制线里，这一条是把各种场地放到红线里。那你舞台、观演区、集散广场就尽量不要放到控制线里，如果你的布局是，那题目会说。比如舞台放控制线啊，站台放控制线啊等等。
“3. 标注步行通道、运动区主出入口、文艺区主出入口、后台出入口及舞台货物装卸口。”
出入口的标准好像都是建筑的，没有基地的，这是和往年不同的地方。但是影响也不大，到时候标上就行。漏标1个扣1分。
03平面图
“1. 绘制一层、二层平面图，表示出柱、墙(双线或单粗线)、门(表示开启方向)、踏步及坡道。窗、卫生洁具可不表示。
2. 标注建筑总尺寸、轴线尺寸，标注室内楼、地面及室外地面相对标高。
3. 注明房间或空间名称；标注带 * 号房间及空间(见表一、表二)的面积，其面积允许误差在规定面积的 ±10% 以内。
4. 分别填写一层、二层建筑面积，允许误差在规定面积的 ±5% 以内，房间及各层建筑面积均以轴线计算。”

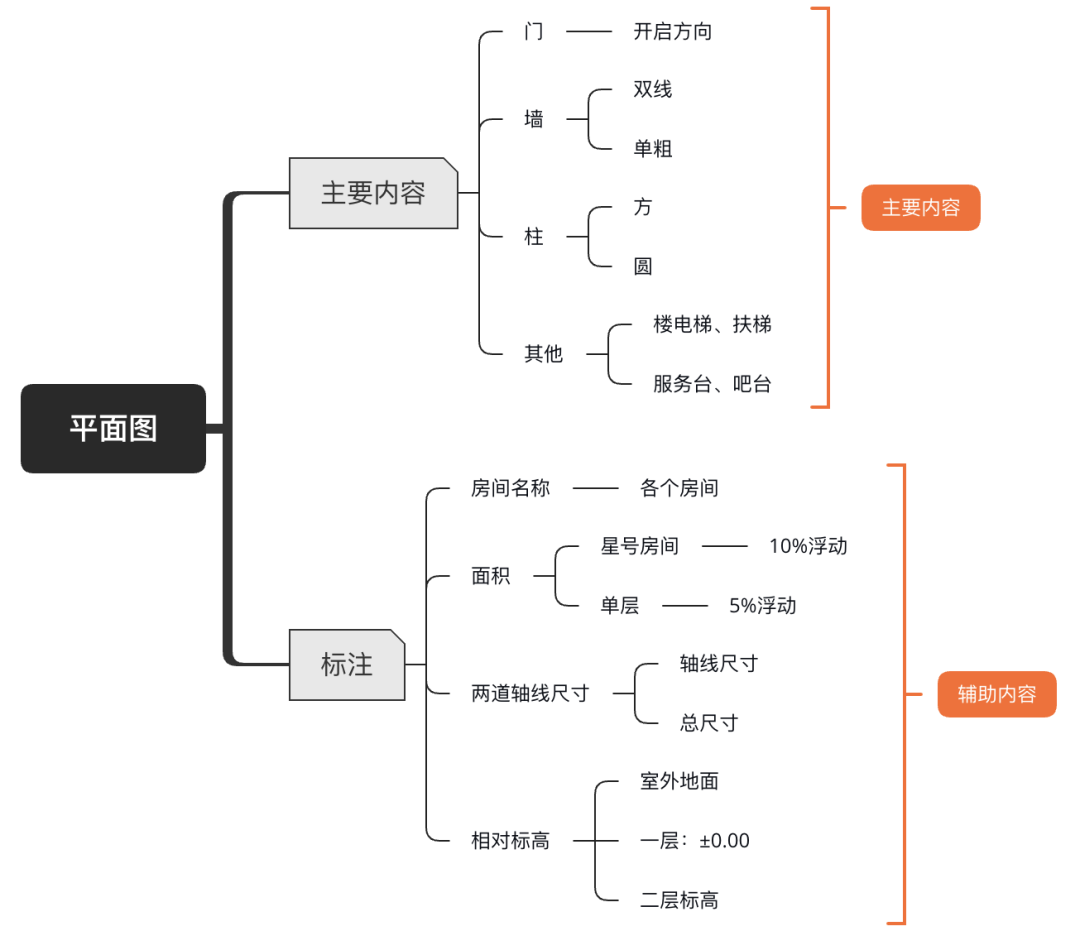

平面图和总图也是一样，每年就那么几件事儿，我们依然列脑图。
三军未动，粮草先行。考试还没有报名，但是不影响你复习。考试虽然还没有开始，但其实已经开始了，现在就开始了。泛读历年真题就是在阅读2022年的题目中的白天鹅，笨蛋想要赢聪明人，没有什么好方法，下功夫花时间，卷死他们。
“1.绘制一层、二层平面图，表示出柱、墙(双线或单粗线)、门(表示开启方向)、踏步及坡道。窗、卫生洁具可不表示。”
地球人都知道的白天鹅，每年都不变，并且正确的绘图顺序应该是：
门→墙→柱
“2.标注建筑轴线尺寸、总尺寸，标注室内楼、地面及室外地面相对标高。”
我说这句话是复制去年的文章，你信吗？白天鹅中最白的那一只，标注。两道尺寸线，三个标高。
“3.注明房间或空间名称；标注带*号房间（见表一、表二）的面积，各房间面积允许误差在规定面积的土10%以内。”
房间和空间名称，然后标注星号房间面积。
字差不多清楚就行，不要求多工整，得在时间和美观上取一个平衡。房间面积，我强烈建议你写你的真实数字。够就是够，不够就是不够，做人，一定要诚实。别总想蒙混过关，今年不行，咱们明年再来嘛。靠实力赢得荣誉，而不是耍小聪明。
反正我今年在考场上，题目要求90，我实际做的是96，那我就写96；要求400，实际398，那我就写398；还有一个要求80，我只有50，那我就写50。
对了就是对了，错了就告诉判卷人，来吧，扣我分吧。但是我给判卷人传达一个信息，只要是我标注的数字，就是对的。如果你要耍小聪明，明明不够，还写个假数，混过去成了一注又怎样？要是判卷人发现了呢？肯定会死命找你的问题，万般仔细给你扣分，直到给不实诚的你扣不及格。所以说，信任关系，价值千金啊。
消防电梯，劝你善良。
“4.分别填写一层、地下一层建筑面积，允许误差在规定面积的±5%以内，房间及各层建筑面积均以轴线计算。”
房间面积10%的浮动，单层面积是5%的浮动，这是历年方案作图考试都掌握的一个浮动值。我们一定要利用好这个浮动值，根据实际情况，去平衡自己的方案优化程度和时间的关系。
星号房间10%
单层面积5%
今年的面积表应该算是非常友好的，面积基本还是挺简单易懂的。
不像2020年遗址博物馆，虽然题目明确说了是8×8的柱网，但是有些面积确实很难凑。那很多同学的强迫症就犯了，非要把自己方案的每个房间面积都和面积表给对上，浪费了时间和精力不说，成果还差强人意。
其实没有必要，要制定一个上中下策，如果题目简单，面积友好怎么办；如果难，都对不上怎么办。
如果是像21年这种面积相对简单的，那就走上策，大概都对上，个别房间上下浮动；如果是像20年那种面积相对复杂的，那就走下策，保住扣分的点，其他房间面积直接牺牲。
方法该学就得学，规矩该立就得立，但到了具体执行的时候要更要学会灵活应变。
方案作图里面的很多题目信息都是抄之前的，方案作图的标答也有很多是抄之前的，方案作图里的评分标准多数也是抄之前的，包括这篇文章，90%的内容都是之前的。
打完收工，写完睡觉。
