引言
在自然资源数据处理过程中，经常要跟专题图打交道，特别是编写报告过程中，不可避免遇到各式各样的专题图，尤其是地质行业，不同类型的地质图，需要参照不同的制作标准，涉及到制图输出规范、地质符号规范、以及业务规范等等。
我们在制图的过程中，往往还会遇到这样的困惑：每天要处理大量同一类型的图件，输出时需要制作许多相同的要素，产生很多重复劳动，如果有专门的模板，输出时直接套用，就能节省很大一部分时间，提高制图工作效率。今天为大家分享插件仓库中一个提高制图工作效率的神器，地质专题图制作工具。用户只需将Excell采集的数据导入至系统数据库中，即可一键生成所需各类专题图。系统基于自有的渲染引擎，无需第三方商业平台授权，也为平台的广泛使用提供了便捷。
专题图工具
专题图工具
正文
这个工具提供了丰富并且专业的勘探工程及化探专题图制作模板和工具，包括采样平面图、实际材料图、钻孔柱状图、图切地质剖面图、实测地质剖面图、勘探线剖面图、样品分析表、坑道素描图、浅井素描图、探槽素描图等。
1、钻孔柱状图
录入勘探线基本信息表、钻孔基本信息表、钻孔分层表、钻孔取样表、钻孔测斜表数据表，直接读取钻孔数据表，即可自动生成钻孔柱状图。尤其值得称道的是，钻孔柱状图岩性描述可以根据文字内容的多少自动调节表格的高度，同时柱状图也可通过岩性，根据标准地质符号进行自动填充。

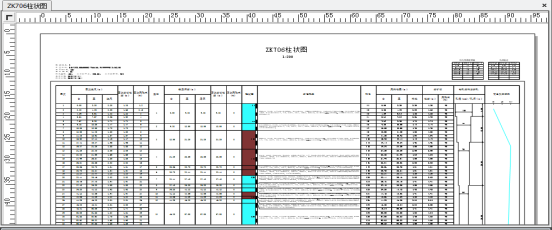

钻孔柱状图
2、坑道素描图
坑道素描图描绘坑道的两壁一顶，反应地层、岩石、矿产、构造等，跟钻孔柱状图一样，通过读取坑道的数据表可自动成图。

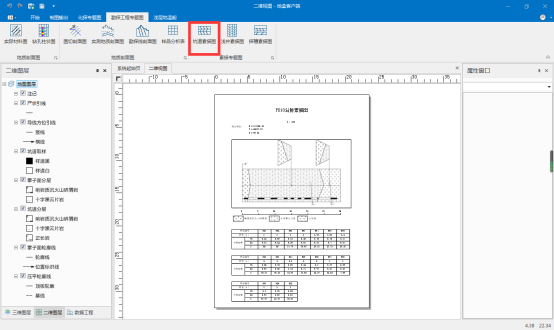

坑道素描图效果
3、实测地质剖面图
实测地质剖面图根据实际测得的数据，选择某一方向,根据各种地质、地理要素，按一定的比例尺，用投影方法编绘而成的地质剖面图。

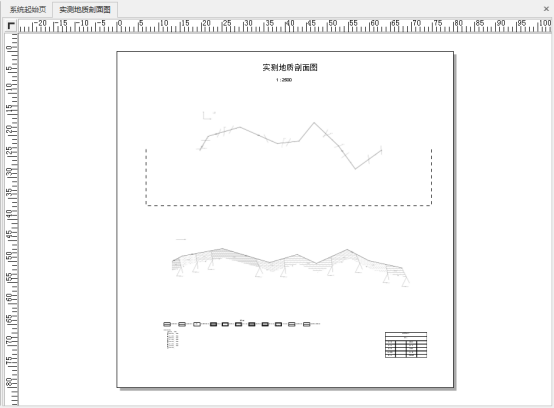

实测地质剖面图
4、实际材料图
实际材料图以一定的符号反映野外地质工作中的所获实际资料的图件，如地质观察点（线、面）、各种岩石和矿石样品的采集点、化石采集点、探矿工程及实测剖面等的位置和编号，以及主要地质界线及其他地质现象等。

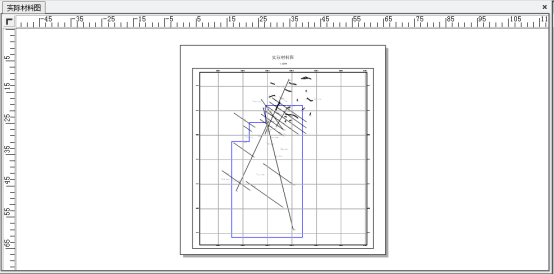

实际材料图效果
5、网格等值线
网格等值线功能可直接读取野外采集的离散点，通过插值（基本包含surfer中所有插值方法）生成GRD网格文件，并通过等值线、面追踪，生成等值线、等值面。也可直接读取其它软件生成的grd文件，生成等值线、面。

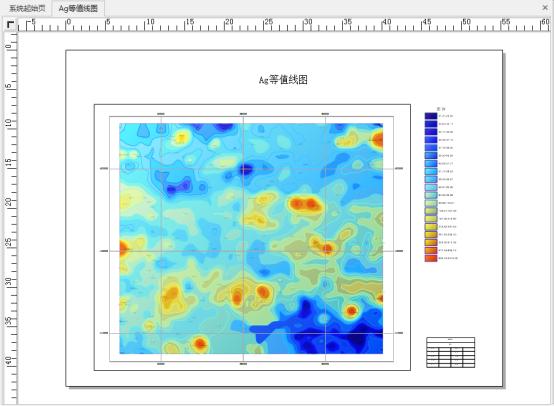

网格等值线图效果
另外，还有化学采样平面图、点位图、测井曲线图、任意方向平面剖面图、异常剖析图、网格等值线图等多种多样、类型丰富的专题图模板供用户套用。
地质专题图应用工具参照国家、行业标准和相关规范设计，为地质科研和生产中广泛应用的地质业务图件提供了自动绘制服务，实现了基础数据管理、地图编辑、图层浏览、数据校正、地图制图等功能。使用专题图工具可以将用户从繁琐低效的传统绘制图件的工作中解放出来，便捷高效的自动制图功能能够达到一次投入、多次产出的效果。
本篇就先到这里，由于图片尺寸大小原因，效果图件可能不够清晰，感兴趣的可以私信再交流。
