今天用图解的方式从源码角度给大家说一下 ReentrantLock 加锁解锁的全过程。系好安全带，发车了。
简单使用
在聊它的源码之前，我们先来做个简单的使用说明。当我在 IDEA 中创建了一个简单的 Demo 之后，它会给出以下提示：
提示信息
在使用阻塞等待获取锁的方式中，必须在 try 代码块之外，并且在加锁方法与 try 代码块之间没有任何可能抛出异常的方法调用，避免加锁成功后，在 finally 中无法解锁。
java.concurrent.LockShouldWithTryFinallyRule.rule.desc
还举了两个例子，正确的案例如下：
Lock lock = new XxxLock();// ...lock.lock();try {doSomething();doOthers();} finally {lock.unlock();}
错误的案例如下：
Lock lock = new XxxLock();// ...try {// 如果在此抛出异常，会直接执行 finally 块的代码doSomething();// 不管锁是否成功，finally 块都会执行lock.lock();doOthers();} finally {lock.unlock();}
AQS
上边的案例中加锁调用的是 lock() 方法，解锁用的是 unlock() 方法，而通过查看源码发现它们都是调用的内部静态抽象类 Sync 的相关方法。

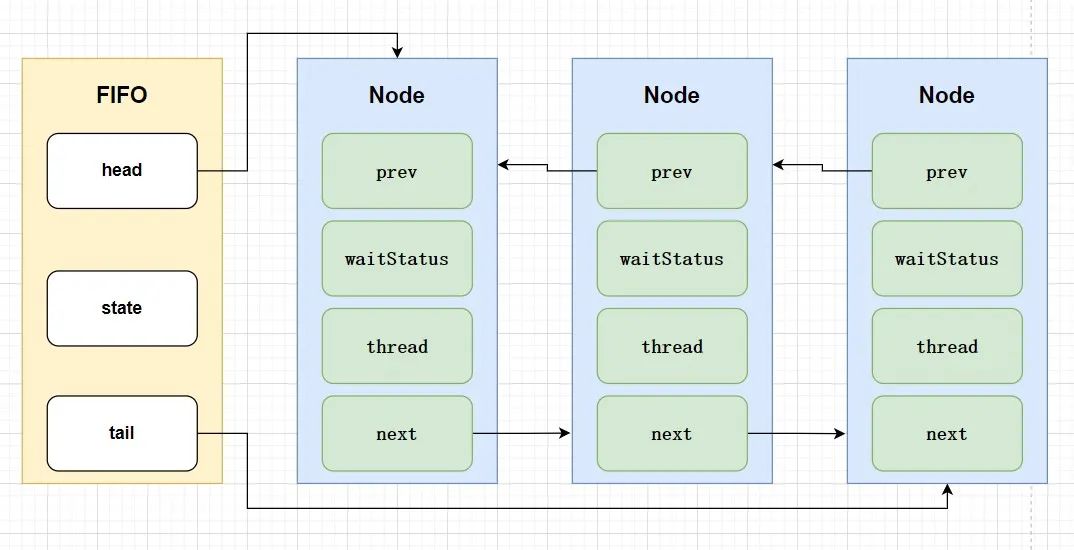

abstract static class Sync extends AbstractQueuedSynchronizerSync是通过继承 AbstractQueuedSynchronizer 来实现的。没错，AbstractQueuedSynchronizer 就是 AQS 的全称。AQS 内部维护着一个 FIFO 的双向队列（CLH），ReentrantLock 也是基于它来实现的，先来张图感受下。
Node 属性
//此处是 Node 的部分属性static final class Node {//排他锁标识static final Node EXCLUSIVE = null;//如果带有这个标识，证明是失效了static final int CANCELLED = 1;//具有这个标识，说明后继节点需要被唤醒static final int SIGNAL = -1;// Node对象存储标识的地方volatile int waitStatus;//指向上一个节点volatile Node prev;//指向下一个节点volatile Node next;//当前Node绑定的线程volatile Thread thread;//返回前驱节点即上一个节点，如果前驱节点为空，抛出异常final Node predecessor() throws NullPointerException {Node p = prev;if (p == null)throw new NullPointerException();elsereturn p;}}
对于里边的 waitStatus 属性，我们需要做个解释：（非常重要）
AQS 属性
// 头结点private transient volatile Node head;// 尾结点private transient volatile Node tail;//0->1 拿到锁，大于0 说明当前已经有线程占用了锁资源private volatile int state;
今天我们先简单了解下 AQS 的构造，以帮助大家更好的理解 ReentrantLock。至于深层次的东西先不做展开。
加锁
对 AQS 的结构有了基本了解之后，我们正式进入主题——加锁。从源码中可以看出锁被分为公平锁和非公平锁。
/*** 公平锁代码*/final void lock() {acquire(1);}/*** 非公平锁代码*/final void lock() {if (compareAndSetState(0, 1))setExclusiveOwnerThread(Thread.currentThread());elseacquire(1);}
初看代码发现非公平锁似乎包含公平锁的逻辑，所以我们就从“非公平锁”开始。
非公平锁
final void lock() {//通过 CAS 的方式尝试将 state 从0改为1，//如果返回 true，代表修改成功，获得锁资源;//如果返回false，代表修改失败，未获取锁资源if (compareAndSetState(0, 1))// 将属性exclusiveOwnerThread设置为当前线程，该属性是AQS的父类提供的setExclusiveOwnerThread(Thread.currentThread());elseacquire(1);}
compareAndSetState()：底层调用的是 unsafe的compareAndSwapInt，该方法是原子操作；

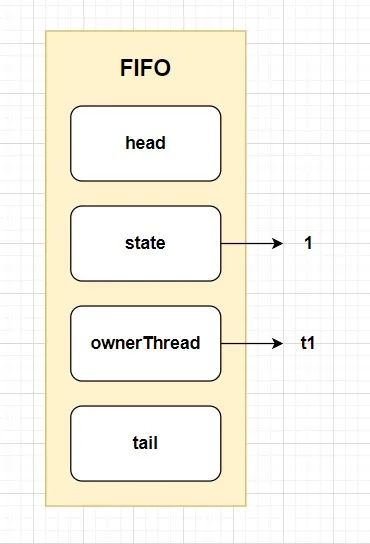

假设有两个线程（t1、t2）在竞争锁资源，线程 1 获取锁资源之后，执行 setExclusiveOwnerThread 操作，设置属性值为当前线程 t1。
此时，当 t2 想要获取锁资源，调用 lock() 方法之后，执行 compareAndSetState(0, 1) 返回 false，会走 else 执行 acquire() 方法。
方法查看
public final void accquire(int arg) {// tryAcquire 再次尝试获取锁资源，如果尝试成功，返回true，尝试失败返回falseif (!tryAcquire(arg) &&// 走到这，代表获取锁资源失败，需要将当前线程封装成一个Node，追加到AQS的队列中acquireQueued(addWaiter(Node.EXCLUSIVE), arg))// 线程中断selfInterrupt();}
accquire() 中涉及的方法比较多，我们将进行拆解，一个一个来分析，顺序：tryAcquire() -> addWaiter() -> acquireQueued()。
查看 tryAcquire() 方法
// AQS中protected boolean tryAcquire(int arg) {// AQS 是基类，具体实现在自己的类中实现，我们去查看“非公平锁”中的实现throw new UnsupportedOperationException();}// ReentrantLock 中protected final boolean tryAcquire(int acquires) {return nonfairTryAcquire(acquires);}final boolean nonfairTryAcquire(int acquires) {// 获取当前线程final Thread current = Thread.currentThread();//获取AQS 的 stateint c = getState();// 如果 state 为0，代表尝试再次获取锁资源if (c == 0) {// 步骤同上：通过 CAS 的方式尝试将 state 从0改为1，//如果返回 true，代表修改成功，获得锁资源;//如果返回false，代表修改失败，未获取锁资源if (compareAndSetState(0, acquires)) {//设置属性为当前线程setExclusiveOwnerThread(current);return true;}}//当前占有锁资源的线程是否是当前线程，如果是则证明是可重入操作else if (current == getExclusiveOwnerThread()) {//将 state + 1int nextc = c + acquires;//为什么会小于 0 呢？因为最大值 + 1 后会将符号位的0改为1//会变成负数(可参考Integer.MAX_VALUE + 1)if (nextc < 0) // overflow//加1后小于0，超出锁可重入的最大值，抛异常throw new Error("Maximum lock count exceeded");//设置 state 状态setState(nextc);return true;}return false;}
因为线程 1 已经获取到了锁，此时 state 为 1，所以不走 nonfairTryAcquire() 的 if。
又因为当前是线程 2，不是占有当前锁的线程 1，所以也不会走 else if，即 tryAcquire() 方法返回 false。
查看 addWaiter() 方法
走到本方法中，代表获取锁资源失败。addWaiter() 将没有获取到锁资源的线程甩到队列的尾部。
private Node addWaiter(Node mode) {//创建 Node 类，并且设置 thread 为当前线程，设置为排它锁Node node = new Node(Thread.currentThread(), mode);// 获取 AQS 中队列的尾部节点Node pred = tail;// 如果 tail == null，说明是空队列，// 不为 null，说明现在队列中有数据，if (pred != null) {// 将当前节点的 prev 指向刚才的尾部节点，那么当前节点应该设置为尾部节点node.prev = pred;// CAS 将 tail 节点设置为当前节点if (compareAndSetTail(pred, node)) {// 将之前尾节点的 next 设置为当前节点pred.next = node;// 返回当前节点return node;}}enq(node);return node;}

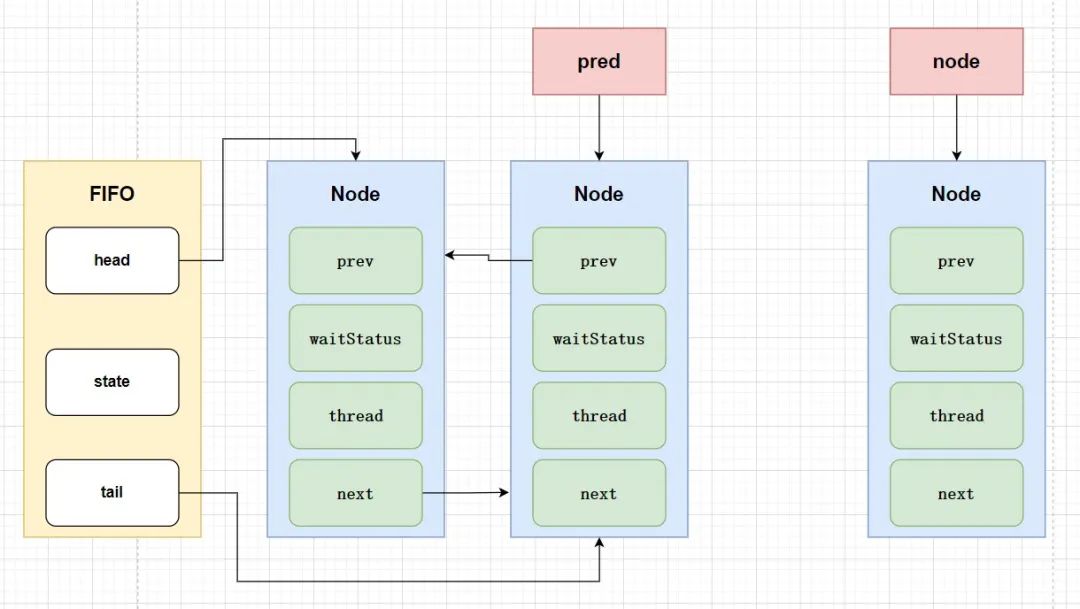

当 tail 不为空，即队列中有数据时，我们来图解一下 pred!=null 代码块中的代码。初始化状态如下，pred 指向尾节点，node 指向新的节点。

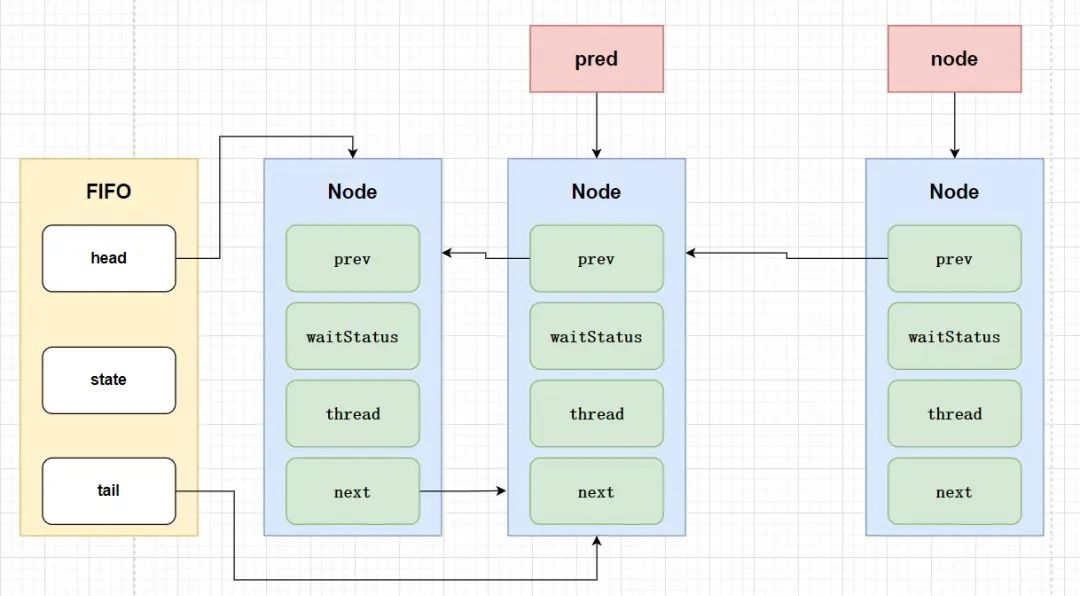

node.prev = pred;将 node 的前驱节点设置为 pred 指向的节点。

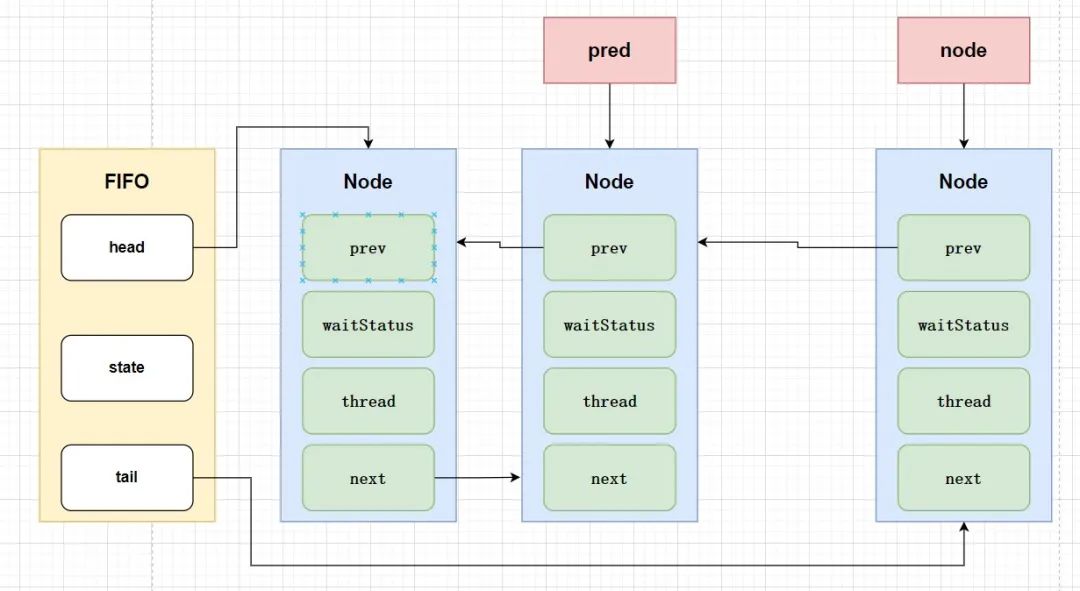

compareAndSetTail(pred, node);通过 CAS 的方式尝试将当前节点 node 设置为尾结点，此处我们假设设置成功，则 FIFO 队列的 tail 指向 node 节点。

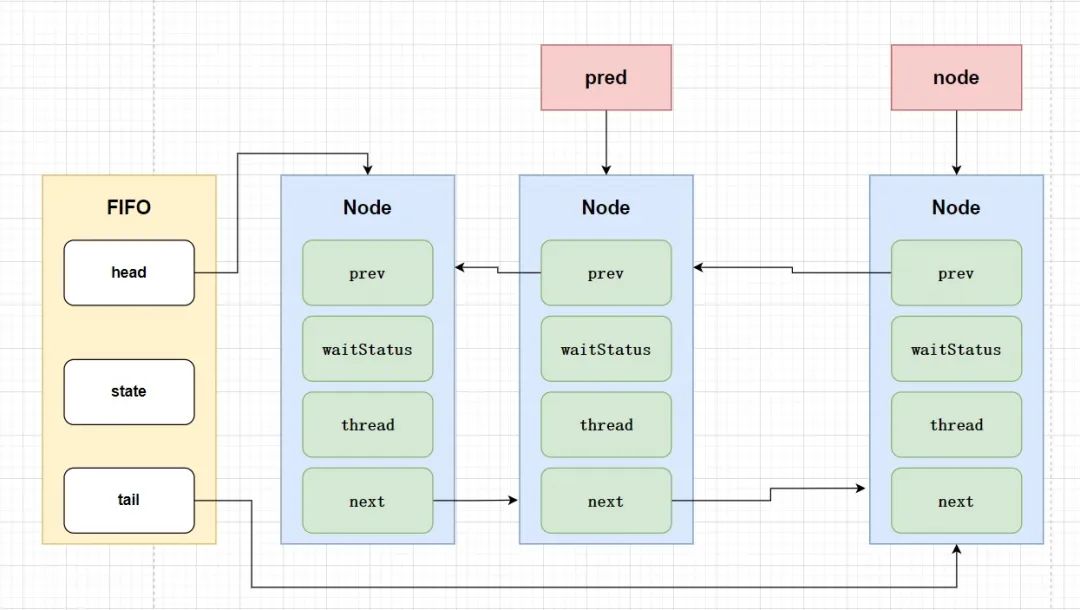

pred.next = node; 将 pred 节点的后继节点设置为 node 节点，此时 node 节点成功进入 FIFO 队列尾部。
而当 pred 为空，即队列中没有节点或将 node 节点设置为尾结点失败时，会走 enq() 方法。我们列举的例子就符合 pred 为空的情况，就让我们以例子为基础继续分析吧。
//现在没人排队，我是第一个 || 前边CAS失败也会进入这个位置重新往队列尾巴去塞private Node enq(final Node node) {//死循环for (;;) {//重新获取tail节点Node t = tail;// 没人排队，队列为空if (t == null) {// 初始化一个 Node 为 head，而这个head 没有意义if (compareAndSetHead(new Node()))// 将头尾都指向了这个初始化的Node，第一次循环结束tail = head;} else {// 有人排队，往队列尾巴塞node.prev = t;// CAS 将 tail 节点设置为当前节点if (compareAndSetTail(t, node)) {//将之前尾节点的 next 设置为当前节点t.next = node;return t;}}}}
进入死循环，首先会走 if 方法的逻辑。通过 CAS 的方式尝试将一个新节点设置为 head 节点，然后将 tail 也指向新节点。
可以看出队列中的头节点只是个初始化的节点，没有任何意义。

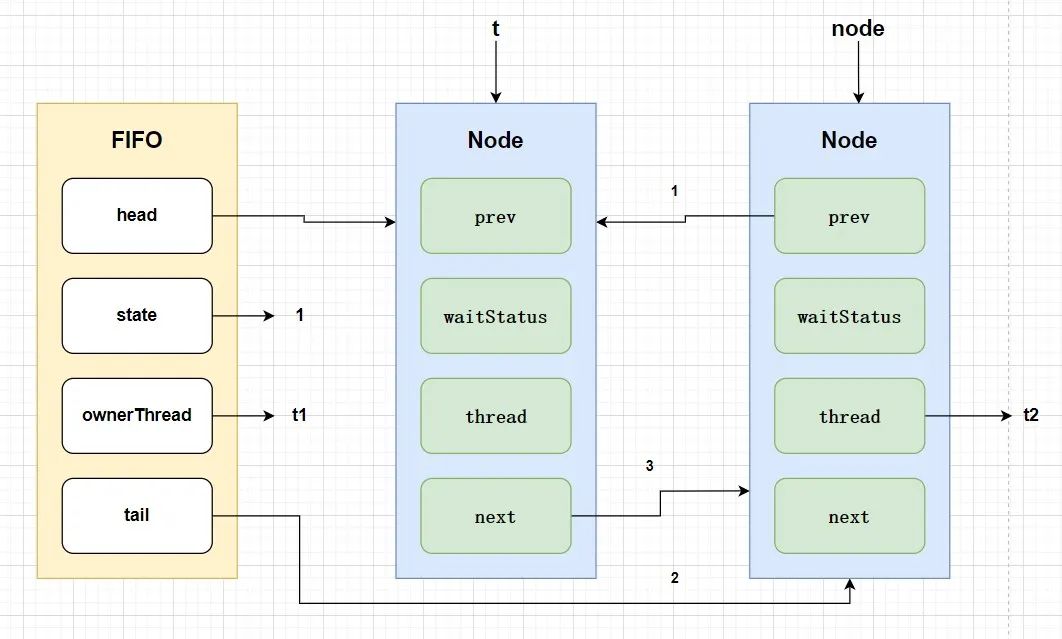

继续走死循环中的代码，此时 t 不为 null，所以会走 else 方法。将 node 的前驱节点指向 t，通过 CAS 方式将当前节点 node 设置为尾结点，然后将 t 的后继节点指向 node。至此，线程 2 的节点就被成功塞入 FIFO 队列尾部。
查看 acquireQueued() 方法
将已经在队列中的 node 尝试去获取锁否则挂起。
final boolean acquireQueued(final Node node, int arg) {// 获取锁资源的标识,失败为 true，成功为 falseboolean failed = true;try {// 线程中断的标识，中断为 true，不中断为 falseboolean interrupted = false;for (;;) {// 获取当前节点的上一个节点final Node p = node.predecessor();// p为头节点，尝试获取锁操作if (p == head && tryAcquire(arg)) {setHead(node);p.next = null;// 将获取锁失败标识置为falsefailed = false;// 获取到锁资源，不会被中断return interrupted;}// p 不是 head 或者 没拿到锁资源，if (shouldParkAfterFailedAcquire(p, node) &&// 基于 Unsafe 的 park方法，挂起线程parkAndCheckInterrupt())interrupted = true;}} finally {if (failed)cancelAcquire(node);}}
这里又出现了一次死循环。
首先，获取当前节点的前驱节点 p。如果 p 是头节点(头节点没有意义)，说明 node 是 head 后的第一个节点。此时，当前获取锁资源的线程1可能会释放锁，所以线程 2 可以再次尝试获取锁。

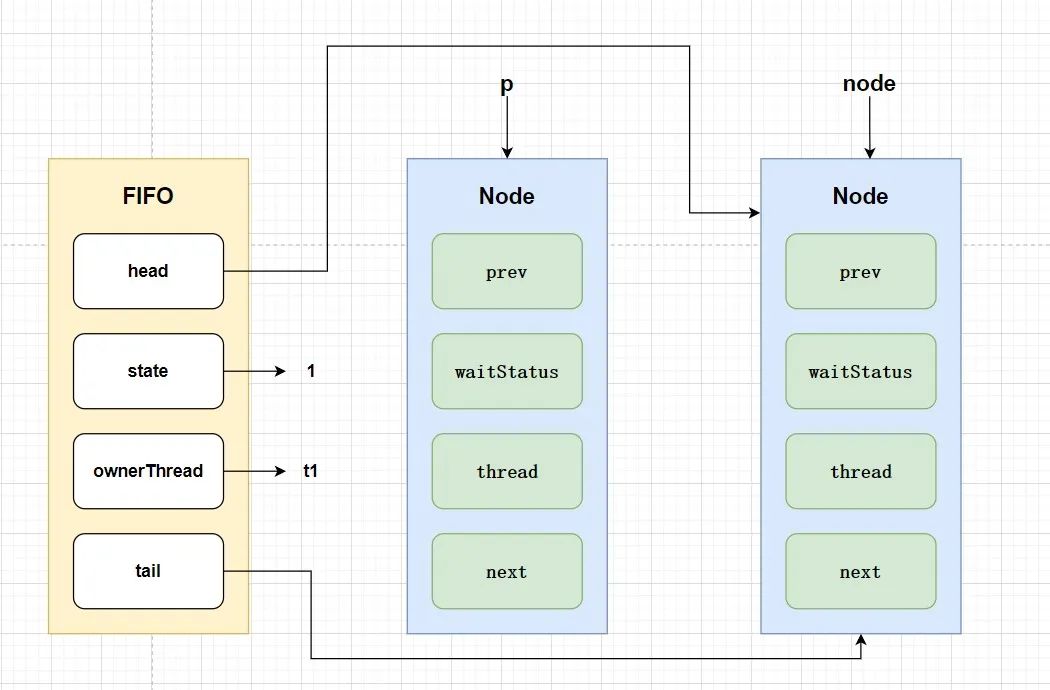

假设获取成功，证明拿到锁资源了。将 node 节点设置为 head 节点，并将 node 节点的 pre 和 thread 设置为 null。因为拿到锁资源了，node 节点就不需要排队了。
将头节点 p 的 next 置为 null，此时 p 节点就不在队列中存在了，可以帮助 GC 回收(可达性分析)。failed 设置为 false，表明获取锁成功；interrupted 为 false，则线程不会中断。
如果 p 不是 head 节点或者没有拿到锁资源，会执行下面代码，因为我们的线程 1 没有释放锁资源，所以线程 2 获取锁失败，会继续往下执行。
//该方法的作用是保证上一个节点的waitStatus状态为-1（为了唤醒后继节点）private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {//获取上一个节点的状态,该状态为-1，才会唤醒下一个节点。int ws = pred.waitStatus;// 如果上一个节点的状态是SIGNAL即-1，可以唤醒下一个节点，直接返回trueif (ws == Node.SIGNAL)return true;// 如果上一个节点的状态大于0，说明已经失效了if (ws > 0) {do {// 将node 的节点与 pred 的前一个节点相关联，并将前一个节点赋值给// prednode.prev = pred = pred.prev;} while (pred.waitStatus > 0); // 一直找到小于等于0的// 将重新标识好的最近的有效节点的 next 指向当前节点pred.next = node;} else {// 小于等于0，但是不等于-1，将上一个有效节点状态修改为-1compareAndSetWaitStatus(pred, ws, Node.SIGNAL);}return false;}
只有节点的状态为 -1，才会唤醒后一个节点，如果节点状态未设置，默认为 0。
图解一下 ws>0 的过程，因为 ws>0 的节点为失效节点，所以 do…while 中会重复向前查找前驱节点，直到找到第一个 ws
