1引言
这篇文章的目的是想从卫星地图(GoogleEarth)上获取露天矿的开采深度。显然这种方法不能精确地获取当前状态的确切数值，主要因为Google地图不是实时的，而且精度有限，不过，如果我们只是想大致了解一下当前的开采状态【】，并不依靠这个方法作边坡设计，那么这种方法应该是可行的。本文描述了两种处理数据的方法：Surfer和QGIS。
2获取kml文件

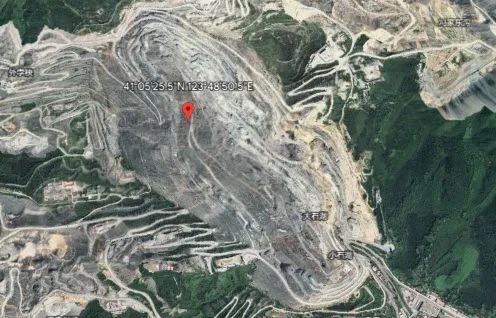

通过卫星地图获取高程数据。首先使用坐标或矿山名称在Google Earth中定位矿区位置，如下图所示，然后使用”Add Path”工具沿着感兴趣的范围画出路径，间距越小，数据点越多，结果越精确，然后把位置保存为kml文件(nanfen.kml)。
2 转换为txt文件
使用gpsvisualizer或其它工具把kml文件转换为txt文件，当转换时，有两种输出格式，一种输出格式是GPX文件，另一种输出格式是纯文本txt文件。理论上GPX文件可以在ArcGIS或QGIS【】中直接读入进行更高级的处理，不过测试显示在QGIS中不能成功导入生成的GPX文件，具体原因目前还不清楚，因此选择输出纯文本格式txt文件(nanfen.txt)。这个文件主要由点的坐标值和该点的高程值组成，共计3133个数据点。
从这个数据可以查看高程的最小值为275.1,最大值为702.7,因此可以大致获得该露天矿的最大开采深度为428m。
3绘制等值线图

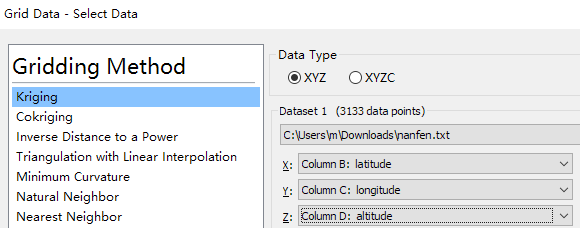

打开Surfer，导入上述txt文件，创建Grid Data(nanfen.grd)，注意x,y,z的值必须与txt文件的列相对应。

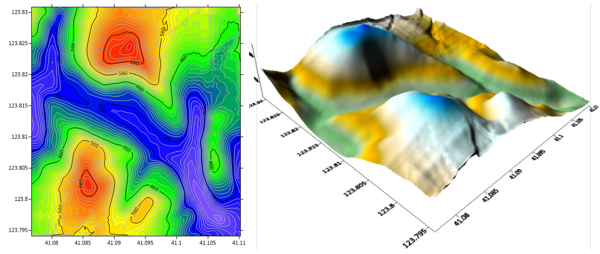

一旦创建了grd文件，便自动产生出等值线图，下图中红色代表着矿坑的最高点，蓝色则是采场底部。使用Surfer也可以作出剖面图，从而能够进行二维边坡稳定性分析。
4在QGIS中显示

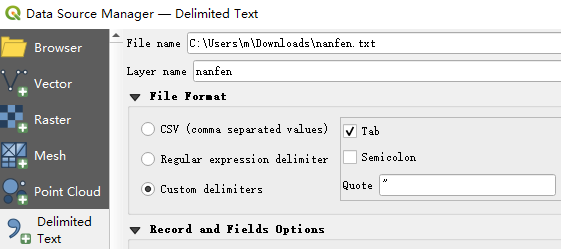

在QGIS中，使用数据源管理器导入上述txt文件(nanfen.txt)，

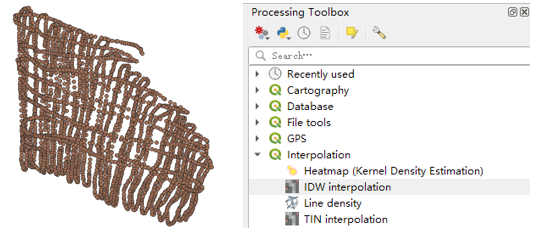

产生点源图，然后对其插值，这个过程与Surfer中使用的Kriging方法原理相同，这里我们使用IDW方法插值。逆向距离(IDW,Inverse Distance Weight)插值假设相互靠近的事物比相距较远的事物更相似，根据每个数据点与样本点的距离来加权。这个概念在机器学习中广泛使用【】。

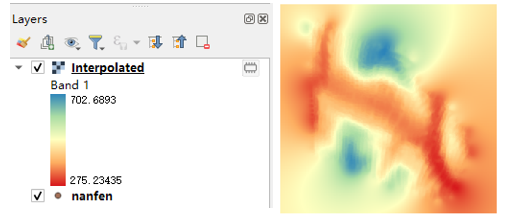

插值后显示的最小值为275.2(实际值275.1)，最大值为702.6(实际值为702.7)，值得说明的是插值需要一定的技巧，否则得出的区间值不是真实的值。最后的结果如下图所示。
5结束语
使用上述方法，可以获取任何一个矿山当前的开采深度，尽管采矿是动态变化的，但是作为初略估算，一年之内的误差是完全可以接受的。
